A. GIẢI PHÁP SẠC TỰ NGẮT , CẢNH BÁO BẰNG CÒI ĐÈN KHI ĐẦY VÀ THEO THỜI GIAN CỐ ĐỊNH

I. Thông số kỹ thuật và phương thức tính toán công suất tổng cho bãi sạc 100 ô xe máy điện

suất sạc xe máy điện tiêu chuẩn: Trung bình từ 250W – 400W / xe (tính trung bình 350W hay 0.35kW / ô).
Tổng công suất tiêu thụ (P_tổng): 100 * 0.35kW = 35kW.
Hệ số đồng thời (K_đt): Lấy 0.8 (giả định tối đa khoảng 80 xe sạc cùng lúc vào giờ cao điểm).
Công suất tính toán (P_tt): 35kW * 0.8 = 28kW.
Dòng điện tổng tương ứng (Hệ thống 3 pha 380V): Itt = 53A.
(Khuyến nghị: Bắt buộc phải cấp nguồn 3 pha và chia đều 100 ô sạc ra 3 pha: Pha A :33 ô, Pha B :33 ô, Pha C: 34 ô để tránh lệch pha ).

II. Cấu trúc hệ thống sạc và danh mục thiết bị vật tư đình kèm

STT	Danh mục thiết bị / Vật tư	Quy cách / Thông số kỹ thuật	Đơn vị	Số lượng
A	Hệ thống thiết bị tại ô sạc (100 bộ)
1	Hộp sạc thông minh tự ngắt Model DS-AT- IoT ( Xuất sứ: Đại Sơn ME	Vỏ nhựa ABS chống cháy, có đèn báo (Xanh/Đỏ). Tích hợp mạch điện tử tự ngắt khi pin đầy / hẹn giờ. Ổ cắm 3 chấu chịu tải 16A.	Bộ	100
2	Aptomat chống giật chống rò	RCBO 1P+N 16A, dòng rò 30mA (Panasonic hoặc Schneider) gắn riêng từng hộp	Cái	100
3	Dây nhánh từ trục về ô sạc	Dây đôi mềm Cu/PVC 2×2.5 mm2 (Cadisun)	Mét	1200
4	Ống gen chứa dây nhánh	Ống gen hộp nhựa PVC chống cháy	Mét	400
B	Tủ điện phân phối trung tâm & Hệ thống cáp nguồn trục chính (Hệ thống 3 Pha)
5	Tủ điện điều khiển bãi sạc DS-ĐK – IoT	Tủ tôn sơn tĩnh điện (600x400x250mm) 2 lớp cánh gồm: – 1 Aptomat tổng (MCCB 3P – 75A)- 3 Aptomat nhánh tầng (MCB 3P – 32A)- Đèn báo pha, đồng hồ đo dòng/áp, hệ thống cầu đấu dây (Domino)	Hệ	1
6	Cáp nguồn trục chính 3 pha	Cáp đồng hạ thế Cu/XLPE/PVC 4×16 mm2 (Cadisun) – cấp nguồn từ tủ điện chính tòa nhà về tủ bãi sạc	Mét	100
7	Thang cáp / Ống luồn trục chính	Máng cáp sơn tĩnh điện đi nổi trần hầm ( 150 x100) bao gồm cả nắp	Mét	100
C	Vật tư phụ & Hoàn thiện thẩm mỹ bãi xe
8	Vật tư phụ thi công	Băng keo, đầu cos, Titreo, ốc vít, nở sập, dây rút, nhãn dán tên thiết bị…	Gói	1

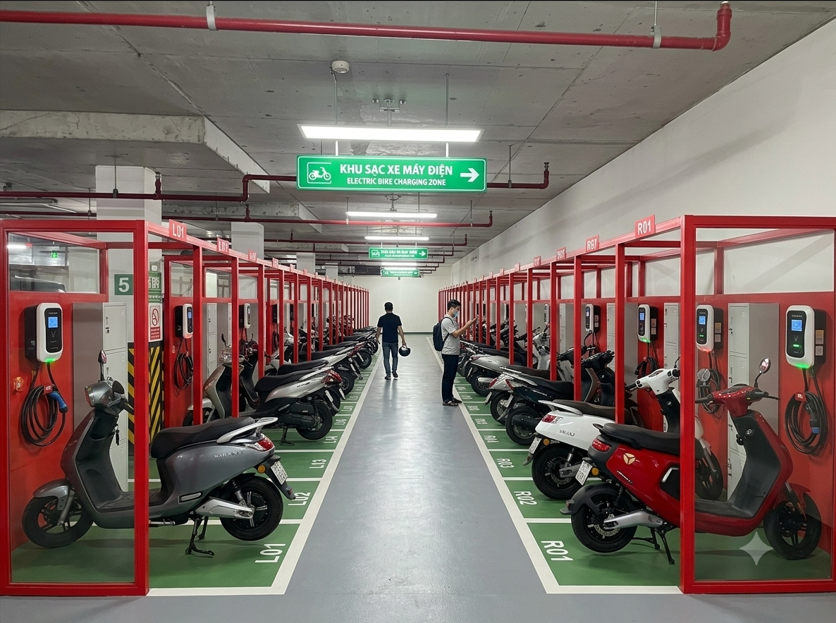

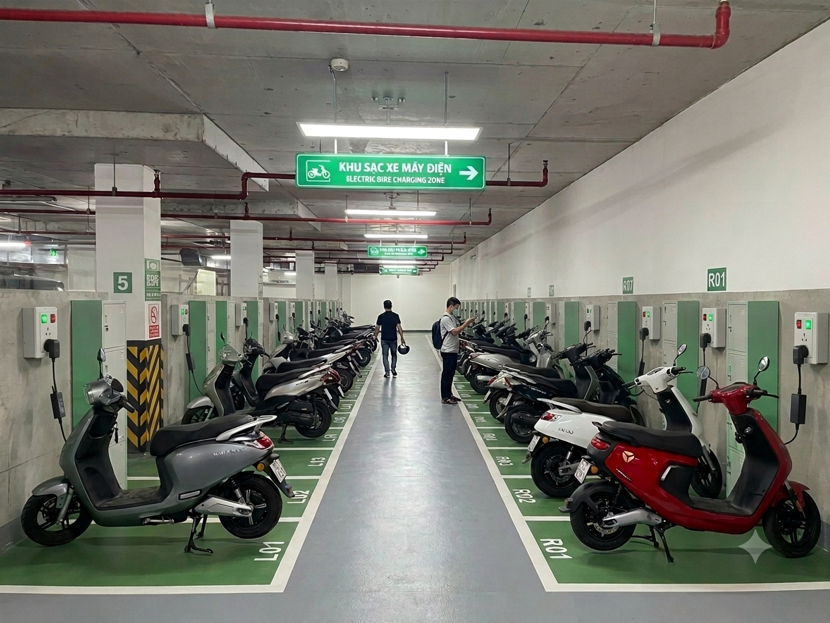

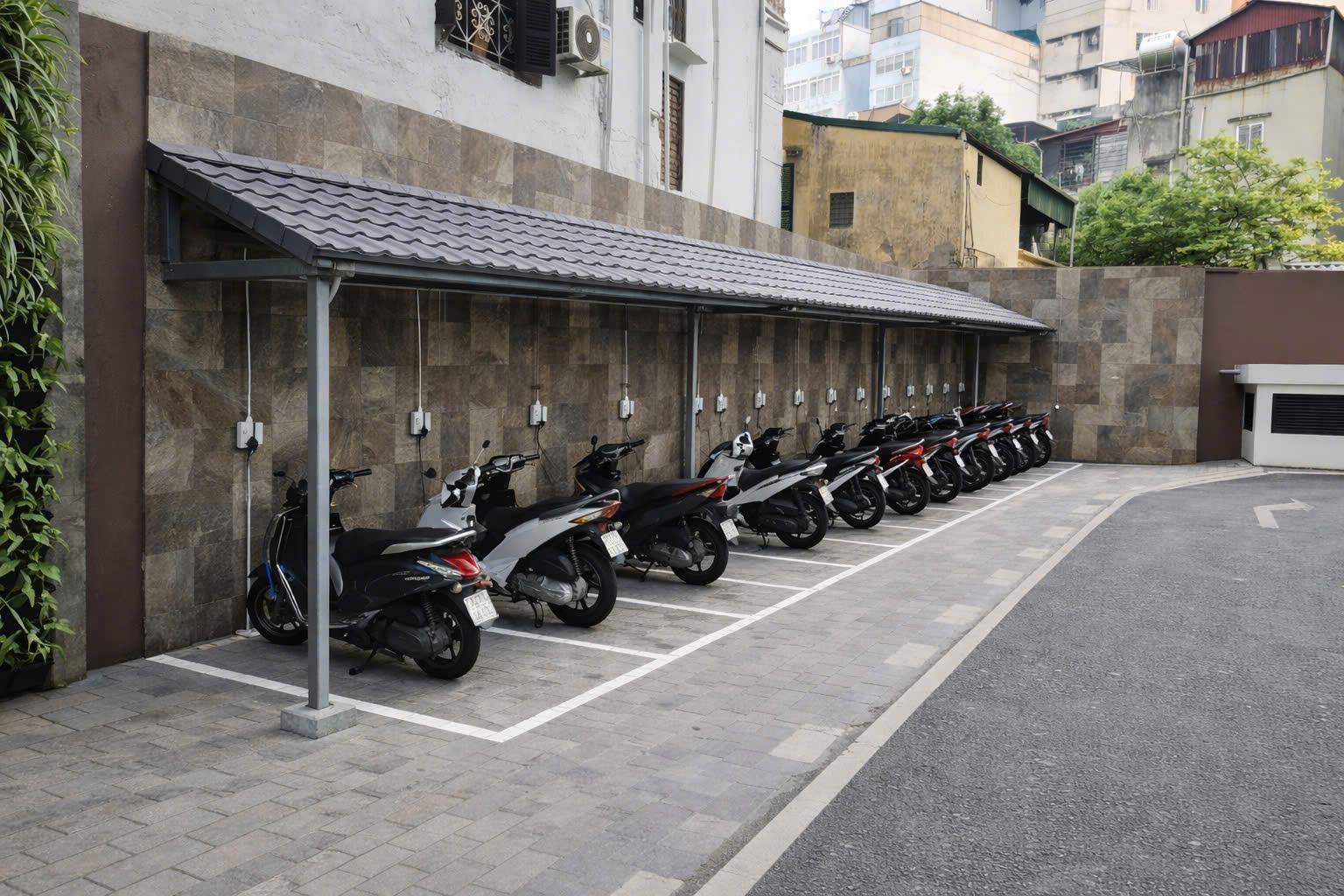

9	Sơn phân ô & Biển bảng	Sơn kẻ biểu tượng xe điện, vạch xanh định vị 100 ô sạc, dán số thứ tự (L01-L50, R01-R50), biển hộp đèn LED “Khu sạc xe máy điện”	Gói	1
D	Chi phí nhân công & Triển khai
10	Nhân công lắp đặt & Cân pha	Thi công trọn gói hệ thống điện, định vị, đấu nối tủ, chia tải cân bằng 3 pha, test vận hành hệ thống	Gói	1

III. Giải pháp an toàn và vận hành cho quy mô 100 ô

1. Bảo vệ 2 cấp chống giật và chập cháy

Cấp 1 (Tại tủ tổng): Sử dụng Aptomat khối (MCCB) có dòng cắt lớn bảo vệ ngắn mạch toàn bãi sạc. Tùy chọn lắp thêm bộ hẹn giờ ngắt nguồn tổng vào các khung giờ thấp điểm (ví dụ từ 2h sáng đến 4h sáng) để bãi sạc có thời gian “nghỉ”.
Cấp 2 (Tại từng ô sạc): Mỗi ô có 1 RCBO chống dòng rò độc lập. Nếu xe của cư dân nào bị chạm chập hoặc rò điện, chỉ duy nhất ô sạc đó nhảy Aptomat, không ảnh hưởng đến 99 ô còn lại.

2. Cân bằng pha: 100 ô sạc sẽ được chia thành 3 nhóm lớn chạy dọc hành lang bãi sạc để đấu nối lần lượt vào Pha A, Pha B, Pha C. Điều này giúp hệ thống điện của tòa nhà không bị lệch điện áp khi bãi sạc hoạt động hết công suất.

2. Mặt bằng & Thẩm mỹ: Để quản lý tốt 100 vị trí sạc, phần sơn kẻ đường (Epoxy hoặc sơn phản quang chuyên dụng) và đánh số thứ tự là bắt buộc để cư dân sạc đúng ô, đúng số, tránh tình trạng tranh chấp hoặc cắm nhầm dây sạc.

B. GIẢI PHÁP QUẢN LÝ SẠC BẰNG THẺ CHO MỖI LƯỢT SẠC – QUẢN LÝ ĐIỆN NĂNG TIÊU THỤ CHO TỪNG ĐỐI TƯỢNG

Khi nâng cấp hệ thống bãi sạc quy mô 100 ô lên các dòng thiết bị đóng cắt chuyên dụng của Schneider Electric kết hợp với giải pháp hộp sạc thông minh quản lý bằng App/thẻ từ (RFID), hệ thống sẽ chuyển sang vận hành hoàn toàn tự động. Phương án này rất phổ biến và phù hợp cho các khu chung cư, tòa nhà văn phòng cao cấp hiện nay.

Để tối ưu chi phí, mô hình kỹ thuật chuẩn sẽ là: Hộp điều khiển quản lý trung tâm bằng App/Thẻ -à Kích hoạt rơ le cấp nguồn ra Ổ cắm tiêu chuẩn

Hệ thống thiết bị điện bảo vệ tổng và nhánh dùng 100% đồ Schneider.

I. Thông số và cơ chế vận hành thông minh

Cơ chế hoạt động: Cư dân đến bãi sạc chỉ cần cắm dây sạc của xe vào ổ cắm à Mở App quét mã QR trên hộp sạc hoặc quẹt thẻ từ (RFID) để kích hoạt điện. Khi sạc đầy, mạch điện tử thông minh tự cảm biến dòng dòng điện hạ thấp để tự ngắt Relay, đồng thời kết thúc phiên sạc trên hệ thống.

II. Cấu trúc và các thành phần chính trong hệ thống

(Ghi chú: Thiết bị đóng cắt bảo vệ sử dụng Schneider Electric, thiết bị quản lý App/Thẻ tích hợp hộp sạc thông minh tiêu chuẩn).

STT	Danh mục thiết bị / Vật tư	Quy cách / Thông số kỹ thuật	Đơn vị	Số lượng
A	Hộp sạc thông minh & Thiết bị đầu cuối (100 ô)
1	Hộp sạc thông minh tích hợp App/RFID Model: DS-RFID – AT Nguồn gốc: Đại Sơn ME	Vỏ chống cháy chuyên dụng. Tích hợp: – Bộ đọc thẻ RFID & module kết nối (Wifi/Mesh/4G). – Mạch đo đếm điện năng, rơ-le tự ngắt. – Ổ cắm 3 chấu chống giật chịu tải 16A.	Bộ	100
2	Aptomat chống giật độc lập từng ô	RCBO Schneider Easy9 (1P+N, 16A, 30mA). Chống quá tải, ngắn mạch, chống giật cao cấp.	Cái	100
3	Thẻ sạc từ (RFID) cấp cho cư dân	Thẻ trắng hoặc in logo tùy chọn (tần số 13.56Mhz mã hóa bảo mật)	Cái	200
4	Phần mềm quản trị & App sạc ( Nguồn gốc: Đại Sơn ME )	Cài đặt hệ thống quản lý trung tâm (Dashboard cho BQL), hỗ trợ kết nối App để cư dân quét QR/Theo dõi	Gói	1
5	Dây nhánh từ trục về ô sạc	Dây đôi mềm Cu/PVC 2×2.5 mm2 (Cadisun)	Mét	1200
6	Ống gen chứa dây nhánh	Ống gen hộp nhựa PVC chống cháy loại dày	Mét	400
B	Tủ điện phân phối 3 Pha & Cáp trục chính (100% Thiết bị Schneider)
7	Tủ điện điều khiển bãi sạc tổng Model: DS-TĐT – AT Xuất sứ: Đại Sơn ME	Tủ tôn sơn tĩnh điện, lắp ráp thiết bị Schneider: – 1 Aptomat khối MCCB EasyPact 3P – 75A/100A tổng. – 3 Aptomat MCB Easy9 3P – 32A nhánh tầng. – Rơ le thời gian ngắt điện tại các khung giờ cố định – Phụ kiện: Đèn báo pha, cầu đấu dây chuyên dụng.	Hệ	1
8	Cáp nguồn trục chính 3 pha	Cáp đồng hạ thế Cu/XLPE/PVC 4×16 mm2 (Cadisun) – tạm tính chiều dài bãi sạc 50m	Mét	100
9	Thang cáp / Máng đỡ trục chính	Máng cáp sơn tĩnh điện hoặc máng lưới đi nổi trần hầm 150×100	Mét	100
C	Vật tư phụ, Thẩm mỹ bãi xe & Nhân công
10	Vật tư phụ thi công	Băng keo, đầu cos trần, Ti ren, ốc vít, nở sập, dây rút, nhãn dán định danh thiết bị…	Gói	1
11	Sơn phân ô & Biển bảng chỉ dẫn	Sơn kẻ vạch xanh định vị ô sạc, dán số thứ tự từ 01-100, in mã QR code dán từng ô, lắp biển hộp đèn LED chỉ dẫn khu sạc	Gói	1
12	Nhân công lắp đặt & Cấu hình phần mềm	Đấu nối tủ, kéo cáp, chia pha cân bằng hệ thống điện, cấu hình mạng, nạp thẻ từ và chạy thử nghiệm hệ thống	Gói	1
